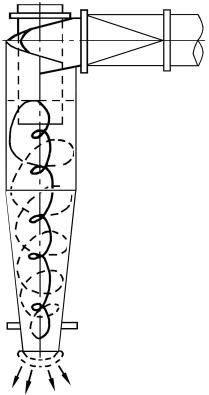

Циклоны НИОГАЗ ЦН-11
Для сухой очистки газов, выделяющихся при технологических процессах (сушка, обжиг, агломерация, сжигание топлива), очистка аспирационного воздуха.
При более высокой степени очистки чем другие ЦН, требует более ёмких энергозатрат т. к. оптимальная скорость входа запылённого воздуха в входной патрубок – 29 м/сек.
| Типоразмер | Основные размеры, мм | Производительность м3/ч при V=3,5 м/сек |
|||
| D | d | H | а х b | ||
| ЦН-11-200 | 200 | 80 | 876 | 96 х 40 | 400 |
| ЦН-11-300 | 300 | 120 | 1314 | 144 х 60 | 900 |
| ЦН-11-400 | 400 | 140 | 1752 | 192 х 80 | 1600 |
| ЦН-11-500 | 500 | 170 | 2190 | 240 х 100 | 2500 |
| ЦН-11-600 | 600 | 200 | 2628 | 288 х 120 | 3600 |
| ЦН-11-700 | 700 | 220 | 3066 | 336 х 140 | 4900 |
| ЦН-11-800 | 800 | 240 | 3504 | 384 х 160 | 6300 |
| ЦН-11-900 | 900 | 270 | 3941 | 432 х 180 | 8000 |
| ЦН-11-1000 | 1000 | 300 | 4380 | 480 х 200 | 9900 |
| ЦН-11-1200 | 1200 | 360 | 5256 | 576 х 240 | 14200 |
| ЦН-11-1400 | 1400 | 420 | 6132 | 672 х 280 | 19400 |
| ЦН-11-1600 | 1600 | 480 | 7008 | 768 х 320 | 25300 |
| ЦН-11-1800 | 1800 | 540 | 7884 | 864 х 360 | 28500 |
| ЦН-11-2000 | 2000 | 600 | 8760 | 960 х 400 | 40000 |
