Аппараты воздушно плазменной резки металла АПР
Плазменная резка - эффективный процесс, используемый в различных отраслях промышленности для резки чёрных и цветных металлов и сплавов с высокими производительностью, точностью и качеством реза.
Сущность процесса плазменной резки заключается в локальном интенсивном расплавлении разрезаемого металла в объеме полости реза теплотой, генерируемой сжатой дугой, и удалении жидкого металла из полости высокоскоростным плазменным потоком, вытекающим из канала сопла плазматрона. Точность заготовок и их предельные отклонения от прямолинейности должны соответствовать ГОСТ 14792-80.
Преимущества плазменной резки
Отличительной особенностью плазменной резки по сравнению с аналогами - газовой, лазерной, вибрационной резкой, электродуговой строжкой, резкой на ножовочных, круглопильных, токарно-отрезных станках и ножницах является:
- универсальность процесса, т.е. возможность резки на одном и том же оборудовании различных электропроводных материалов;
- большая скорость резки металлов малых и средних толщин по сравнению с другими термическими способами резки;
- отличное качество реза. Вертикальный рез практически без грата, дополнительная механическая обработка не требуется;
- возможна беспроблемная резка загрязненного, окрашенного, гальванизированного и оцинкованного материалов;
- применение недорогого и недефицитного газа (обычно - сжатого воздуха);
- значительное уменьшение термических деформаций разрезаемого изделия;
- мобильность при использовании малогабаритных установок с воздушным охлаждением для ручной плазменной резки;
- простота в эксплуатации.

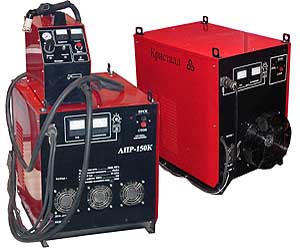

Технические параметры аппаратов воздушно-плазменной резки "АПР"
|
Модель |
АПР-40 |
АПР-60 |
АПР-90 |
АПР-91 |
АПР-140 |
АПР-150 |
Напряжение в сети Гц, В |
220 |
380 |
380 |
380 |
380 |
380 |
Потребляемая пощность , кВт. |
4 |
16 |
20 |
14 |
25 |
29 |
Ток резки, А |
15/35 |
40/60 |
60/90 |
60/90 |
70/130 |
50/100/150 |
Продолжительность включения,%. |
100/60 |
70/60 |
70/60 |
75/75 |
70/60 |
100/100/85 |
Давление воздуха,Мпа |
4-5 |
5-6 |
5-6 |
5-6 |
5-6 |
5-6 |
Расход воздуха,л/мин |
100 |
170 |
180 |
180 |
210 |
210 |
Толщина разрезаемого металла |
||||||
Максимальная, мм |
8 |
18 |
30 |
35 |
45 |
50 |
Качественный рез,мм |
6 |
10-12 |
20-25 |
25-30 |
30-35 |
35-40 |
Масса, кг. |
28 |
60 |
90 |
100 |
125 |
150 |
Габариты (ДхШхВ), мм |
320х400х625 |
535х320х625 |
535х320х625 |
550х420х820 |
550х420х820 |
640х420х820 |
Цена, руб. |
34 000 |
44 840 |
55 460 |
64 900 |
70 800 |
106 200 |
Концерн Энерготехника производит и продает аппараты воздушно-плазменной резки металла различных моделей, отличающихся по мощности (от 4 до 29кВА), по току резки (от 15 до150А), по толщине разрезаемого металла (от 1 до 50мм), плазмотроны, комплектующие и расходные материалы.
Изготовитель: Концерн Энерготехника
Санкт-Петербург, Октябрьская набережная, 106
телефон: +7 (812) 324-53-88
www.energotechnika.ru
